Impulsreflektometer FTTH-Netz-3302XR 2.0A optisches
Produktdetails:
Herkunftsort: | CHINA |
Markenname: | FOCABLE |
Zertifizierung: | RoHS Compliant, ISO Certificate |
Modellnummer: | OTDR 3302XR |
Zahlung und Versand AGB:
Min Bestellmenge: | 1pcs |
---|---|
Verpackung Informationen: | 1pcs/box |
Zahlungsbedingungen: | Western Union, T/T |
Versorgungsmaterial-Fähigkeit: | 5000pcs/month |
Detailinformationen |
|||
Art: | Hand | Dynamikwerte: | 50dB |
---|---|---|---|
Testmodi: | Touch Screen und Abkürzungsschlüsseloperation | LCD: | Moderne anti- Reflexion LCD |
Markieren: | optisches Reflectometer des Gebietes 15v,otdr 70Wh optisches Gerät |
Produkt-Beschreibung

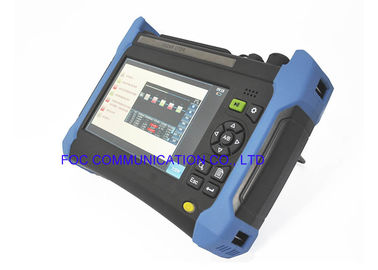

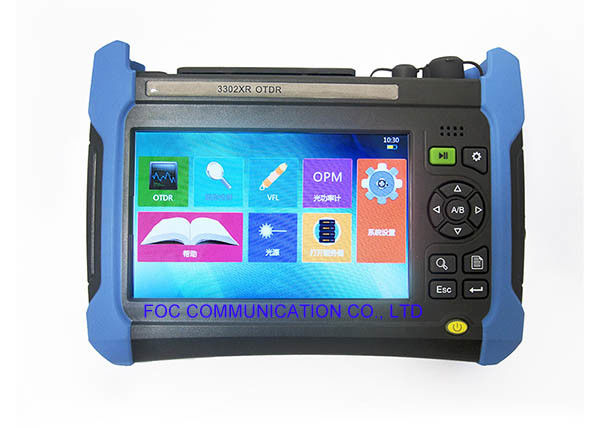

OTDR (optisches Impulsreflektometer) 3302XR, damit FTTH-Netz die Störstelle lokalisiert
Allgemeine Informationen
OTDR ist ein Hochleistungsmessgerät mit Multifunktions bestimmt für die Prüfung von FTTx-Netz. Es wird hauptsächlich verwendet, um die körperlichen Eigenschaften der Glasfaser in Versuch, wie der Länge, dem Übertragungsverlust und dem Spleißverlust ETC… zu messen. Es kann die Störungen oder die Brüche der Glasfaser auch lokalisieren. Es wird weit in der Fertigung, im Bau und in der Wartung Kommunikationssystem im aus optischen Fasern angewendet.
Hauptmerkmale
- 50dB große Dynamikwerte, Probenahmepunkt der Daten 256k, fähig für LangstreckenmultiniederlassungsKommunikationsnetztest.
- Bidirektionale Analyse und Makro - verbiegende Analyse arbeiten.
- 0.8m ultra-kurzes Ereignistotgebiet, einfach, zu prüfen Pullover aus optischen Fasern.
- Repräsentativentschließung des Minimums 2.5cm für Ereignis genau lokalisieren zeigt.
- PON-on-line-Prüfungsfunktion.
- Integrierte Testfunktion des einzelnen und multi- Moduls.
- Moderne anti- Reflexion LCD, klar sicherstellend und sichtbare Anzeigenschnittstelle in der Feldumwelt.
- Eine Vielzahl von Testmodi, von Touch Screen und von Abkürzungsschlüsseloperation.
- Automatische Kommunikationsfaserkontrollfunktion.
- Eingebaute optionale sichtlichfehlersuche des roten Lichtes (VFL), optischer Stromzähler, Lichtquelle und StirnflächeUntersuchungsfunktionsmodule.
- Ertragverbindungsstückart OTDR kann optische nach Belieben geändert werden und einfache Stirnflächereinigung sicherstellen.
- Fernsteuerungsfunktion.
- Doppel-USB-Schnittstellenfunktion, externe USB-Scheibe und Drucker.
- Dateiformate GR196 und SR-4731 Bellcore gestützt.
- Mehrsprachige Operationsschnittstelle.
Anwendungen
- Wartung in den Telekommunikation
- Wartung CATV
- Faser-Optiklaborversuche
- Andere Faser-Optikmaße
Standardkonfiguration von OTDR 3302XR
Nein. | Name | Anmerkung |
1 |
Modul des Mainframes 3302XR |
Anzeigensteuereinheit |
2 | Modul des optischen 3302XR Impulsreflektometers | Messendes Modul OTDR |
3 | Li-Ionenbatteriesatz | Über 70Wh (Einbauten) |
4 | Netzanschlusskabelversammlung |
Eingangsspannung: 100-240V, 50-60Hz, 2.0A, Ausgangsspannung 15V Ausgangsstrom 4A |
5 | Benutzerhandbuch | |
6 | Produktbescheinigung | |
7 | Spezieller tragbarer weicher Satz |
Wahl nein. | Name | Modell |
3302XR-01 | Grelle Scheibe USBs | DT101G2/4GB |
3302XR-02 | Sd-Karte | SQF Mikro-Sd C10 MLC 8G (- 40°C~85°C) |
3302XR-03 | USB-Datenkabel | CSMUAMICB-2M |
3302XR-04 | Ersatzbatteriesatz | HYLB-2130 |
3302XR-05 | Lc-Adapter | SYA4-1038 (1,0) |
3302XR-06 | Sc-Adapter | SY155-003 (1,0) |
3302XR-07 | St.-Adapter | SY155-004 (1,0) |
3302XR-08 | VFL | Wellenlänge: 650nm±20nm, Energie: ≥2mW |
3302XR-09 | Optischer Stromzähler | Wellenlänge: 1200-1650nm, Strecke: -70±3dB |
3302XR-10 | Lichtquelle | Wellenlänge ist die selbe wie OTDR-Modul, Energie: ≥-5dB |
3302XR-11 | Verpackenkasten | Sondermaschinenbauplastik |
