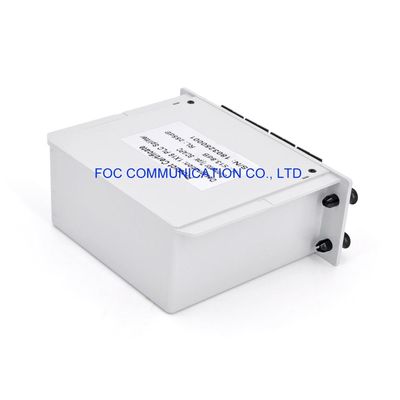

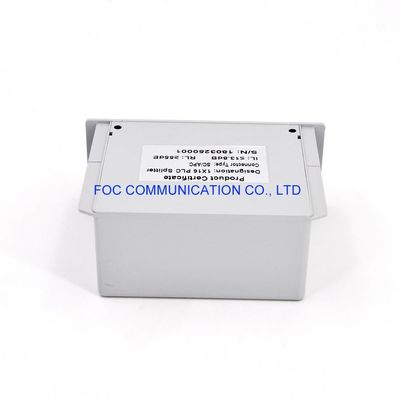

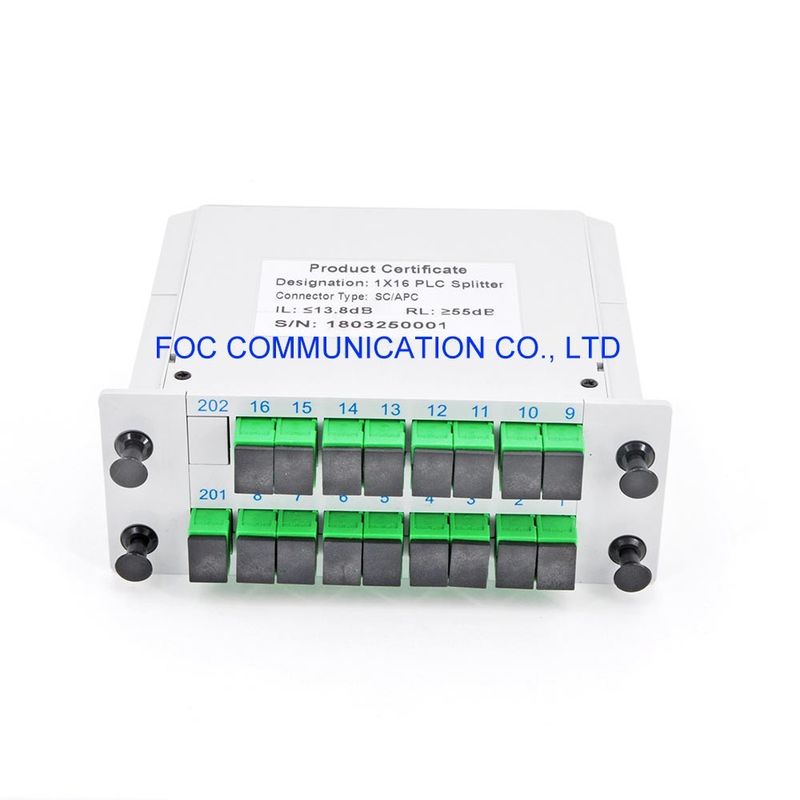

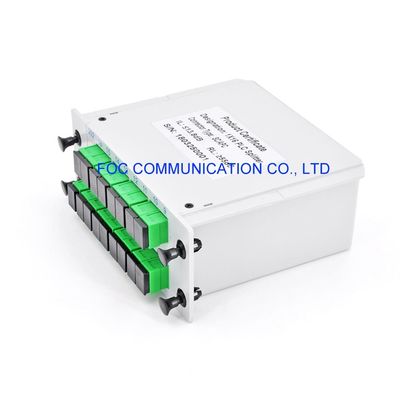

Plc-Teiler Sc APC 1×16 Faser PON FTTX 1650nm niedrige Einfügungsdämpfung
Produktdetails:
| Herkunftsort: | China |
| Markenname: | FOCABLE |
| Zertifizierung: | ISO Certification and RoHS Compliant |
| Modellnummer: | Teiler-Kassetten-Art PLC-1×16 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 10PCS |
|---|---|
| Verpackung Informationen: | Kasten 1pcs/carton |
| Zahlungsbedingungen: | Western Union, T/T |
| Versorgungsmaterial-Fähigkeit: | 90000pcs/month |
|
Detailinformationen |
|||
| Hafen: | Teiler plc-1*16 | Paket: | Kassettenart PLC-Teiler |
|---|---|---|---|
| Verbindungsstück: | SC/UPC | Wellenlänge: | 1260-1650nm |
| Art: | Verteilerkasten | Anwendung: | Netz FTTH FTTB FTTX |
| Markieren: | Plc-Teiler Faser PON FTTX,Faser 1650nm PLC-Teiler,Sc APC PLC-Faser-Kassette |
||
Produkt-Beschreibung
Faser PLC-Teiler-Kassetten-Art Sc/APC, 1×16 garantierte Leistungs-Spezifikation und hoher Zuverlässigkeit
Plc-Teiler basieren auf planarer LichtwellenSchaltkreistechnik und Ausrichtung der hohen Präzision. Plc-Teiler können Licht von ein oder zwei Fasern in multi abgehende Fasern über einem breiten Spektralbereich mit ultra-niedriger Einfügungsdämpfung und abhängigem Verlust der niedrigen Polarisation gleichmäßig aufspalten oder kombinieren. Plc-Teiler sind in hohem Grade kompakt und bieten ausgezeichnete optische Leistung mit hoher Zuverlässigkeit an. Diese Teiler sind mit Telcordia GR-1209/1221 völlig konform und werden für Leistung in der rauen Umwelt garantiert. Wir bieten z.Z. Konfigurationen bis 2 x 64 in beiden Einzelteilen und in Modulversionen an.
Kassettenart: installiert in das 19-Zoll-Standardgestell; im Faserniederlassungshaus wird Installationsgerät im Lichtwellenleiterzwischengetriebe zur Verfügung gestellt; Niederlassungshaus, installierte Kunde spezifizierte Ausrüstung.
Eigenschaften
Niedrige Einfügungsdämpfung
Hohe Höchstleistungstoleranz
Ausgezeichnete Spaltungseinheitlichkeit
Funktionierende Breitbandwellenlänge
Kompaktbauweise
Niedriger Polarisationsunabhängiger
Anwendungen
PON-, FTTX-Netze
CATV
Äußere Betriebsausrüstungen
DWDM- und CWDM-Systeme
Optische Spezifikationen
| Parameter | Einheit | Spezifikation (p-Grad) | |||||
| Kanalnummer | 1X2 | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 | |
| Operations-Wellenlänge | Nanometer | 1260~1650 | |||||
| Einfügungsdämpfung (Maximum) | DB | 4,3 | 7,4 | 10,7 | 13,9 | 17,2 | 21,5 |
| Einheitlichkeit (Maximum) | DB | 0,5 | 0,8 | 1,0 | 1,4 | 1,6 | 2,0 |
| Polarisations-abhängiger Verlust | DB | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
| Rückflussdämpfung | DB | ≥50 | |||||
| Richtdämpfung | DB | ≥50 | |||||
| Betriebstemperatur | ℃ | -40~+85 | |||||
| Lagertemperatur | ℃ | -40~+85 | |||||
| Parameter | Einheit | Spezifikation (p-Grad) | |||||
| Kanalnummer | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 | |
| Operations-Wellenlänge | Nanometer | 1260~1650 | |||||
| Einfügungsdämpfung (Maximum) | DB | 4,3 | 7,6 | 11,0 | 14,8 | 17,9 | 21,5 |
| Einheitlichkeit (Maximum) | DB | 0,8 | 1,0 | 1,2 | 1,5 | 1,8 | 2,0 |
| Polarisations-abhängiger Verlust | DB | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
| Rückflussdämpfung | DB | ≥50 | |||||
| Richtdämpfung | DB | ≥50 | |||||
| Betriebstemperatur | ℃ | -40~+85 | |||||
| Lagertemperatur | ℃ | -40~+85 | |||||
Anmerkung: Alle Daten oben umfassen nicht Verbindungsstücke.
Einrichtungs-Informationen
|
PLC |
|
|
|
|
|
|
|
|
Hafen |
Faser-Art |
Input |
Ertrag |
Zopf-Länge |
Verbindungsstück |
|
|
0102=1x2 |
1=G652D, 2=G657A |
Loses Rohr L=900µm, S=2.0mm, R=3.0mm, 0=Adapter |
Loses Rohr L=900µm, S=2.0mm, R=3.0mm, 0=Adapter |
05-20=0.5-2.0m, 0=Adapter, X=Others |
FU=FC/UPC, FA=FC/APC, SU=SC/UPC, SA=SC/APC, ST=ST/UPC, LU=LC/UPC, LA=LC/APC, 00=None, X=Others |
