Bloße Lichtwellenleiter-Adapter LC-Inspektion für FTTX-Netze schnelle Verbindung

Produkt-Beschreibung

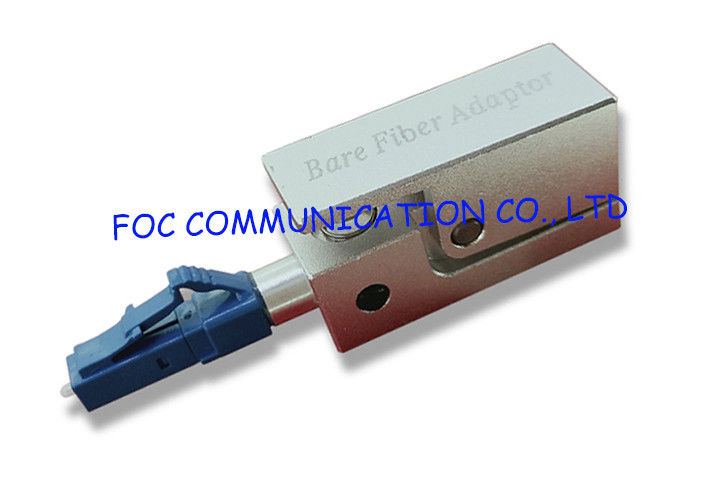

Bloße Faser-Optikadapter LC-Inspektion für FTTX-Netze schnelle Verbindung

Bloße Faser-Adapter werden als Medium benutzt, um bloße Faser an Ihre Faseroptikausrüstung anzuschließen. Diese Adapter waren mit Geschwindigkeit im Verstand entworfen und werden traditionsgemäß für Stromzähleranschlüsse, vorübergehende Reparaturen oder schnelle Faserverbindungen benutzt. Diese kommen mit einer niedrigen Einfügungsdämpfungs- und Qualitätspolitur.

Eigenschaften

• Lc-Verbindungsstückart
• Metall- und Plastikbau
• Arbeiten mit 250 oder 900µm der Faser (für Schläuche 250µm Gebrauches 900µm)
• Austauschbar für eine große Produktpalette
• Einfach, mit Stoßhebel zu installieren
• Quadratische Form

Anwendungen

• Für die schnellen und vorübergehenden Faseroptikverbindungen im Kommunikationssystem
• Faseroptikmaß im Labor
• Fertigungsstraße von Faseroptikgeräten
• Vorübergehend entblößen connectories Faser
• Prüfende bloße Faser, Faser auf der Spule, Faser vor und nach Installation
• Vorübergehende Verbindungen zu OTDRs, Stromzähler, zu Talksets, zur Demo-Ausrüstung und zur dunklen Faser
• Andere Wartungs-, Wiederherstellungs- und Installationsjobs.

Betriebsverfahren

1. Wenn Sie den bloßen Faseradapter mit unjacketed Faser benutzen, fahren Sie fort zu treten. Wenn Sie verkabelte Fasern benutzen, streifen Sie mindestens 3 Zoll vom Außenmantel des Kabels ab und schneiden Sie weg die herausgestellten Stärkemitglieder (normalerweise Kevlar-Fasern nahe dem abgestreiften Rand).
2. Streifen Sie eine genügende Menge vom Puffer ab, um Fasereinfügung zuzulassen. Die Länge des Puffers abgestreift sollte ungefähr 15 Millimeter bis 20 Millimeter sein.
3. Säubern Sie die herausgestellte Umhüllung mit Aceton und/oder Isopropylalkohol (Reagensgrad).
4. a. Magnetische Klammer: Leichter Schlag öffnen die magnetische Klammer. Drücken Sie die abgestreifte Faser durch bis die Pufferhalt die Faser. Schlagen Sie an diesem Punkt schließen die magnetische Klammer, um die Faser an der richtigen Stelle zu halten leicht.
5. b. Frühlingsklammer: Drücken Sie den gefederten Puffer nieder, der Mechanismus festklemmt und fügen Sie die abgestreifte Faser in das Annahmeloch ein. Drücken Sie die abgestreifte Faser durch bis die Pufferhalt die Faser. Geben Sie an diesem Punkt den Puffer frei, der Mechanismus festklemmt, um die Faser an der richtigen Stelle zu halten.
6. Benutzen Sie einen Spaltungsstift, um die Faser zum Zwingenende leicht so nah zu zählen, wie möglich. (Siehe Tabelle 2) zu merken: Wenn die Faser während des zählenden Prozesses bricht, bedeutet es, dass das Ergebnis zu tief war, das eine schlechte Faserstirnfläche und hohen Verluste ergibt.
7. Ziehen Sie die gezählte Faser direkt oben. Die gezählte Faser sollte sich am Ergebnispunkt sauber trennen. Anmerkung: Ziehen Sie immer die Faser direkt oben. Nichtbeachten ergibt eine schlechte Faserstirnfläche und hohen Verluste.
8. Kontrollieren Sie die Stirnfläche mit einer Lupe und gegebenenfalls, justieren Sie die Faser, bis sie eben ist.
9. Die Faser ist jetzt zum Gebrauch bereit. Fügen Sie den Adapter in den optischen Behälter des Testgeräts ein.
